Bài trước
Điều khiến tấm melamine kết cấu gỗ dập nổi 3D trở nên quyến rũ là khả năng vượt qua những hạn chế của "trang trí phẳng" thường thấy trong các tấm trang trí truyền thống – khi bạn lướt ngón tay trên bề mặt, bạn có thể cảm nhận rõ ràng kết cấu nhấp nhô, các lỗ lõm và thớ uốn lượn, đạt được sự thống nhất hoàn hảo giữa trải nghiệm thị giác và xúc giác.
Tuy nhiên, trong khi việc dập nổi sâu mang lại cho bảng điều khiển chất lượng xúc giác đặc biệt, nó cũng tạo ra các "vùng tập trung ứng suất" ở các mức độ khác nhau trên bề mặt chất nền – dập nổi càng sâu thì sự thay đổi cấu trúc trên bề mặt chất nền càng lớn. Nếu cường độ uốn, mô đun đàn hồi và cường độ liên kết bên trong của chất nền không đủ thì các khu vực được dập nổi sẽ dễ bị biến dạng, đàn hồi hoặc thậm chí bị nứt khi bị căng thẳng hoặc thay đổi môi trường.

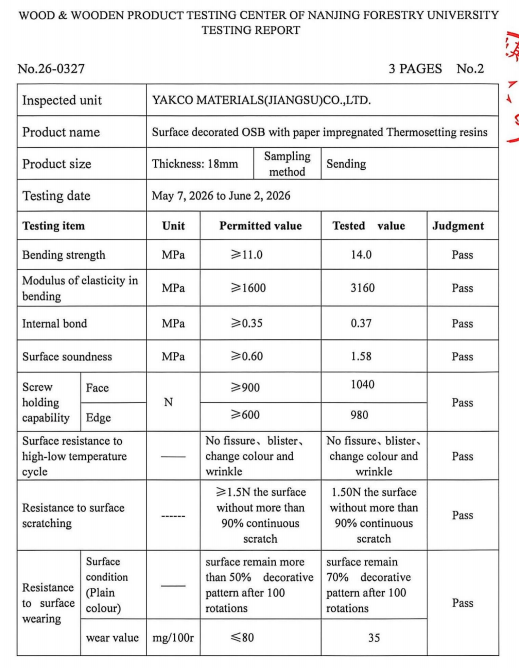

Dữ liệu cơ học trong báo cáo thử nghiệm đóng vai trò là thước đo khoa học để đo lường xem liệu “kết cấu thẩm mỹ” này có chắc chắn hay không.
Thêm: công nghệ yakco
Độ bền uốn: "Bộ khung uốn" của dập nổi 3D
Độ bền uốn phản ánh khả năng chống gãy của tấm khi chịu lực uốn bên ngoài.
Đối với các tấm dập nổi sâu 3D, kết cấu nổi lên và lõm xuống có nghĩa là bề mặt tấm không phải là một mặt phẳng hoàn toàn đồng nhất và sự phân bổ ứng suất trở nên phức tạp hơn khi chịu tải.
Tiêu chuẩn yêu cầu cường độ uốn ≥ 11,0 MPa và giá trị thử nghiệm đạt 14,0 MPa - vượt yêu cầu 27%.
Điều này có nghĩa là ngay cả khi được dập nổi sâu trên bề mặt, tấm vẫn duy trì đủ độ cứng kết cấu dưới tải trọng (ví dụ: giá sách, máy tính để bàn), ngăn ngừa gãy sớm hoặc biến dạng không thể phục hồi do tập trung ứng suất tại các khu vực được dập nổi.
Mô đun đàn hồi khi uốn: "Bộ nhớ hình dạng" của các đường gờ nổi
Mô đun đàn hồi đo khả năng của tấm trở lại hình dạng ban đầu sau khi biến dạng dưới tải - giá trị càng cao thì khả năng chống biến dạng càng lớn và càng ít có khả năng bị uốn cong vĩnh viễn do trọng lượng của chính nó hoặc lực bên ngoài.
Tiêu chuẩn yêu cầu ≥ 1600 MPa, giá trị thử nghiệm đạt 3160 MPa – gần gấp đôi tiêu chuẩn.
Đối với tấm melamine dập nổi 3D, tầm quan trọng của dữ liệu này đặc biệt rõ ràng: với các cấu trúc nổi lên và lõm xuống cực nhỏ trên bề mặt, mô đun đàn hồi cao đảm bảo rằng các khu vực dập nổi không bị xẹp dần do "leo" từ trọng lượng cửa tủ trong thời gian dài, tải trọng kệ hoặc thay đổi nhiệt độ.
Các đường vân của thớ gỗ ba chiều duy trì độ rõ nét ban đầu từ năm này qua năm khác, không bao giờ mất đi “tính ba chiều” của chúng.
Độ bền liên kết bên trong: "Sự ổn định giữa các lớp" của các chỗ lồi và lõm nổi
Độ bền liên kết bên trong đo lường tính toàn vẹn liên kết giữa các lớp bên trong của chất nền.
Trong quá trình ép nóng dập nổi sâu, áp suất đáng kể được tác dụng lên bề mặt nền; nếu độ bền liên kết bên trong không đủ, cấu trúc lớp xen kẽ ở phần nhô ra có thể phát triển các vết nứt nhỏ hoặc bị lỏng.
Tiêu chuẩn yêu cầu cường độ liên kết bên trong ≥ 0,35 MPa và giá trị thử nghiệm là 0,37 MPa – vượt quá yêu cầu.
Giá trị này đảm bảo rằng các lớp bên trong được liên kết chặt chẽ không có khoảng trống; ngay cả với độ sâu dập nổi đáng kể, chất nền sẽ không bị phồng rộp bề mặt hoặc dập nổi mờ do bị tách lớp.
Mật độ bề mặt: "Logic cơ bản" của sự rõ ràng trong việc dập nổi
Mật độ nền ảnh hưởng trực tiếp đến hiệu quả tạo hình và độ bền của vật liệu dập nổi.
Mật độ quá thấp sẽ cản trở việc dập nổi rõ ràng; mật độ quá cao làm tăng độ khó gia công và trọng lượng của bảng.
Mật độ của sản phẩm đo được là 0,72 g/cm³, nằm ở mức trên-trung bình của tiêu chuẩn quốc gia, cân bằng giữa độ nét dập nổi và khả năng xử lý.
Mật độ đồng nhất đảm bảo rằng độ sâu và độ rõ nét của hình dập nổi có tính nhất quán cao trên các khu vực khác nhau của cùng một bảng, tránh bị xẹp cục bộ hoặc bị mờ hạt.
Độ chắc chắn của bề mặt: “Độ bền liên kết” giữa lớp trang trí dập nổi và lớp nền
Lớp trang trí trên các bề mặt được dập nổi sâu được kéo căng hoặc nén tại các khu vực được dập nổi, đặt ra yêu cầu cao hơn về độ bền liên kết.
Độ bền bề mặt được kiểm tra đạt 1,58 MPa – gấp 2,6 lần giá trị tiêu chuẩn.
Dữ liệu này có nghĩa là ngay cả ở những điểm dập nổi sâu nhất (chẳng hạn như các lỗ lõm trên gỗ), giấy trang trí vẫn bám chặt vào lớp nền, không bị bong tróc, phồng rộp hoặc cong mép.
Mỗi lớp trang trí trải dài trong quá trình dập nổi đều được hỗ trợ bởi độ bền liên kết vừa đủ.

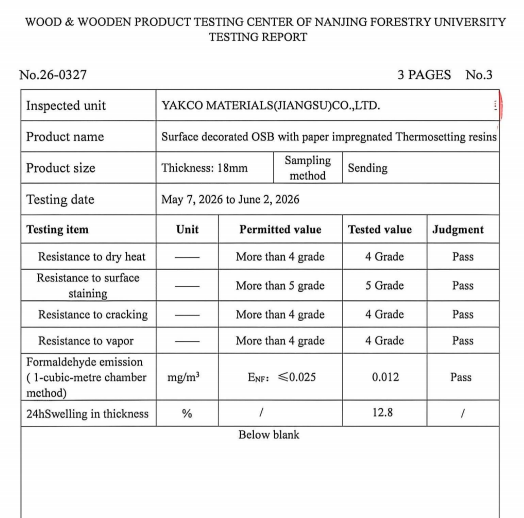

Kết luận
Sức hấp dẫn về mặt thẩm mỹ của Tấm Melamine Kết Cấu Gỗ Nổi 3D nằm ở việc làm cho thớ gỗ trở nên sống động–nhưng chất lượng công nghiệp thực sự nằm ở việc đảm bảo rằng không gian ba chiều “sống động” này không bị xẹp, biến dạng hoặc mờ đi sau nhiều thập kỷ sử dụng.
Độ bền uốn 14,0 MPa, mô đun đàn hồi 3160 MPa, cường độ liên kết bên trong 0,37 MPa, mật độ 0,72 g/cm³ và độ chắc chắn bề mặt 1,58 MPa - mỗi điểm dữ liệu củng cố "bộ xương" của vật liệu dập nổi.
Khi chọn tấm dập nổi 3D, hãy nhớ: độ sâu nhìn thấy được của kết cấu phụ thuộc vào độ bền cơ học vô hình.
Chỉ có chất nền có cấu trúc vững chắc mới có thể mang lại vẻ đẹp ba chiều bền bỉ theo thời gian.
