Bài trước
Trong số vô số các mẫu trang trí có sẵn cho các tấm gỗ được phủ giấy tẩm, Thiết kế da Ban Melamine giữ một vị trí độc nhất.
Nó không bắt chước thớ gỗ hay sao chép đá – thay vào đó, với sự khéo léo gần như đánh lừa, nó "chuyển" các lỗ chân lông, thớ gỗ, độ bóng dẻo dai và thậm chí cả độ ấm khi chạm vào của da thật lên bề mặt của các tấm gỗ.
Đặc biệt khi áp dụng công nghệ dập nổi sâu, họa tiết da không còn chỉ là ảo giác thị giác nữa mà trở thành hiện thực khi chạm vào. Khi ngón tay lướt qua, bạn có thể cảm nhận rõ ràng sự thăng trầm của các hạt sỏi hoặc kết cấu mờ mịn của da Nappa.
Thêm: công nghệ yakco
Tuy nhiên, kết cấu da càng chân thực và dập nổi càng sâu thì yêu cầu chịu tải cơ học trên bề mặt càng cao.
Dập nổi sâu về cơ bản là một quá trình "định hình lại" cấu trúc bề mặt của tấm - nó tác dụng áp suất cao cục bộ lên lớp nền, tạo ra các biến dạng nâng lên và lõm xuống. Nếu độ bền uốn, mô đun đàn hồi và độ bền liên kết bên trong của chất nền không đủ thì các vùng dập nổi sẽ dần dần đàn hồi, xẹp xuống hoặc thậm chí bị nứt trong quá trình sử dụng – cho dù mẫu da có thực tế đến đâu thì nó cũng sẽ "xẹp xuống" sau nhiều tháng hoặc nhiều năm.

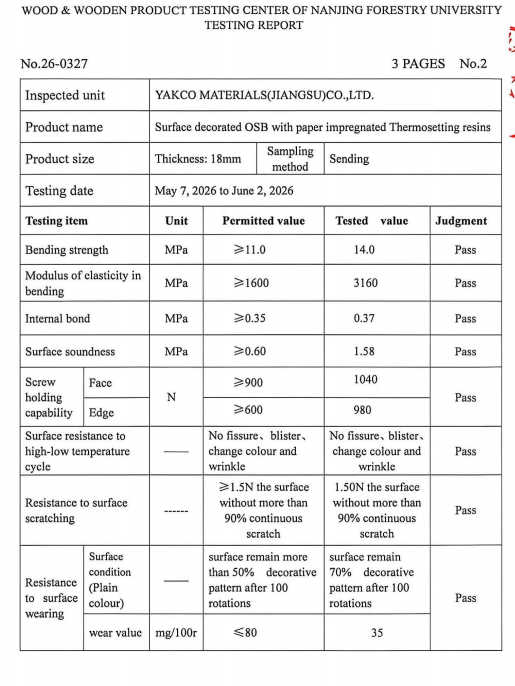

Dữ liệu cơ học trong báo cáo thử nghiệm đóng vai trò là cơ sở cốt lõi để đánh giá liệu bảng có kết cấu bằng da có thể thực sự "trông và cảm giác chân thực" trong khi vẫn "không thay đổi theo thời gian" hay không.
Độ bền uốn: "Đường cơ sở chống sập" của dập nổi da sâu
Dập nổi sâu tạo ra các vùng nổi và lõm dày đặc trên bề mặt nền. Khi chịu áp lực thẳng đứng (chẳng hạn như trọng lượng ngồi hoặc vật nặng), ứng suất tập trung ở các cạnh của hốc và chân của các phần nhô ra.
Nếu cường độ uốn không đủ, các khu vực dập nổi sẽ phát triển các vết lõm vĩnh viễn dưới tải trọng và độ hạt của hạt sỏi sẽ dần bị "làm phẳng".
Tiêu chuẩn yêu cầu cường độ uốn ≥ 11,0 MPa và giá trị thử nghiệm đạt 14,0 MPa – vượt yêu cầu 27%.
Biên độ này đảm bảo rằng khi các tấm da được sử dụng làm mặt bàn, ghế ngồi, mặt bên của ghế sofa hoặc các bộ phận chịu tải khác, hạt ba chiều của hình dập nổi sâu vẫn đầy đặn trong thời gian dài mà không bị mất lớp xúc giác do sử dụng hàng ngày.
Mô đun đàn hồi khi uốn: "Độ cứng mỏi" của các đường vân trên da
Sự tinh tế của kết cấu da phụ thuộc phần lớn vào độ trong của các đường vân – cho dù đó là những hạt thô của da cuội hay những nếp nhăn nhỏ của da Nappa, cả hai đều được xác định bởi những đường vân sắc nét.
Mô đun đàn hồi phản ánh khả năng chống biến dạng đàn hồi của vật liệu - giá trị càng cao thì khả năng chống rão của vật liệu càng lớn khi chịu tải trọng dài hạn.
Tiêu chuẩn yêu cầu ≥ 1600 MPa và giá trị thử nghiệm đạt 3160 MPa – gần gấp đôi yêu cầu. Điều này có nghĩa là ngay cả khi tấm da chịu tải trọng thẳng đứng trong thời gian dài từ cửa tủ hoặc trọng lượng của máy tính để bàn, các đường gờ dập nổi sẽ không dần dần "n giãn" do trọng lực hoặc thay đổi nhiệt độ, đồng thời các ranh giới hạt của hạt sỏi vẫn có thể phân biệt rõ ràng.
Độ bền liên kết bên trong: "Chống phân lớp giữa các lớp" của các phần nhô ra
Quá trình ép nóng dập nổi sâu tạo áp lực không đồng đều lên bề mặt nền - các phần nhô ra bị nén trong khi các phần lõm được kéo căng tương đối.
Ứng suất không đồng đều này kiểm tra tính toàn vẹn liên kết giữa các lớp bên trong của chất nền. Độ bền liên kết bên trong được thử nghiệm là 0,37 MPa (tiêu chuẩn ≥ 0,35 MPa).
Mặc dù chỉ cao hơn một chút so với tiêu chuẩn nhưng giá trị này đặc biệt quan trọng đối với việc dập nổi da sâu – nó đảm bảo rằng các hạt nhô ra không bị "vỏ" do các vết nứt vi mô giữa các lớp và lớp trang trí ở các khu vực lõm không tách ra khỏi nền do bị kéo giãn.
Mật độ cơ chất: “Hỗ trợ cơ bản” cho độ đầy đặn của hạt
Mật độ nền ảnh hưởng trực tiếp đến hiệu quả tạo hình của việc dập nổi sâu. Mật độ quá thấp sẽ cản trở việc dập nổi rõ ràng, làm cho các cạnh hạt bị mờ; mật độ quá cao làm cho các tấm quá nặng và làm tăng tốc độ mài mòn của dụng cụ.
Mật độ đo được là 0,72 g/cm³ đặt nó ở phạm vi trên-trung bình của tiêu chuẩn quốc gia, cân bằng độ rõ nét của dập nổi và khả năng xử lý.
Quan trọng hơn, mật độ đồng đều đảm bảo độ đầy đặn của hạt được nhất quán cao trên các khu vực khác nhau của cùng một tấm nền – không có hiện tượng không đồng đều như hạt rõ ở trung tâm và các cạnh mờ.
Độ bền bề mặt: "Lời hứa không phân tách" giữa lớp trang trí bằng da và chất nền
Lớp trang trí trên tấm da dập nổi sâu trải qua quá trình kéo giãn và nén tối đa trong quá trình dập nổi.
Nếu độ chắc chắn của bề mặt không đủ, giấy trang trí ở các lỗ lõm sâu nhất có thể dễ dàng tách ra khỏi lớp nền, dẫn đến hiện tượng "rỗng" hoặc "bong tróc" có thể nhìn thấy được. Độ bền bề mặt được kiểm tra đạt 1,58 MPa – gấp 2,6 lần giá trị tiêu chuẩn.
Dữ liệu này có nghĩa là ngay cả ở những phần lõm sâu nhất của thớ da, lớp trang trí vẫn được tích hợp hoàn toàn với chất nền – bất kể sự thay đổi độ ẩm hay lau nhiều lần, sẽ không xảy ra hiện tượng bong tróc.

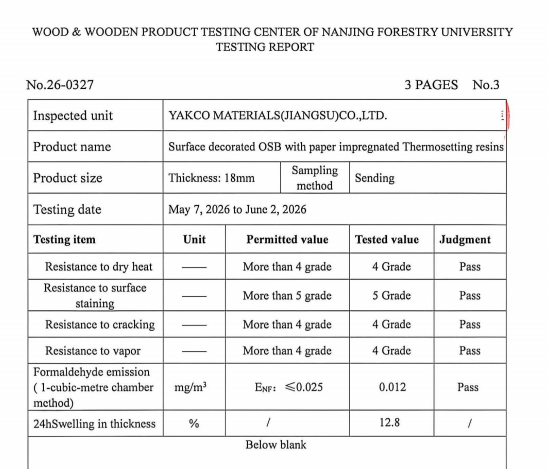

Kết luận
Giá trị thực sự của Leather Design Melamine Board không chỉ nằm ở trải nghiệm hình ảnh và xúc giác thực tế một cách thuyết phục mà còn ở sự hỗ trợ cơ học mạnh mẽ được cung cấp bởi lớp nền bên dưới lớp dập nổi sâu.
Độ bền uốn 14,0 MPa, mô đun đàn hồi 3160 MPa, độ bền liên kết bên trong 0,37 MPa, mật độ 0,72 g/cm³ và độ bền bề mặt 1,58 MPa – những dữ liệu này cùng nhau tạo thành một "lưới an toàn cơ học" đảm bảo mọi hạt hạt và mọi nếp nhăn của kết cấu da vẫn giữ được độ đầy đặn và độ trong suốt ban đầu trong suốt nhiều thập kỷ sử dụng.
Khi chọn tấm da, hãy nhớ: cảm giác chạm càng chân thực thì chất nền càng quan trọng.
Độ sâu nhìn thấy được của thớ da phụ thuộc vào độ bền vô hình của cơ khí.
