Bài trước
Sự phát triển của tấm Melamine kết cấu gỗ đã đi theo một con đường công nghệ rõ ràng – từ in đậm đến nổi đồng bộ, từ dũng mãnh đến nổi nổi sâu. Mỗi bước đều thực hiện cùng một mục tiêu: đưa ra cấu trúc gỗ Melamine gần hơn với trải nghiệm xúc giác của gỗ tự nhiên.
Dây ép vân gỗ Melamine Faced Board của YAKCO là thiết bị ép vân gỗ thực sự sâu đầu tiên thuộc loại này ở Trung Quốc, đạt được độ sâu vân gỗ 0,8mm. 0,8mm có nghĩa là gì?
Thêm: công nghệ yakco
Nó dày khoảng 2,5 lần so với độ dày của một tấm tôn tiêu chuẩn. Đối với tấm ván Melamine có cấu hình gỗ, độ sâu này có nghĩa là thớ gỗ không chỉ được "in" mà còn được "dập nổi" – khi bạn ngón tay nhẹ nhàng trên đó, bạn có thể cảm nhận được sự thăng trầm của các vòng năm và độ sâu của mạch.
Nhưng nổi nổi sâu có một quy trình logic dễ bị bỏ qua: dập nổi sâu hơn thì yêu cầu về chất nền càng cao.
Để đạt được độ sâu nổi 0,8mm không chỉ đơn giản là vấn đề “tăng áp lực” – nó đòi hỏi chất nền phải “giữ vững” theo ba chiều: mật, liên kết bên trong và độ chắc chắn của bề mặt.
1. "Tam giác quy trình" của độ sâu nổi
Đạt được tốc độ nổi bật sâu 0,8mm phụ thuộc vào công việc đáp ứng đồng thời ba điều kiện quy trình:
Đầu tiên, đủ năng lượng và giữ thời gian.
Các yêu cầu cấu hình sâu đòi hỏi sức mạnh lớn hơn và thời gian giữ lâu hơn để bảo đảm tấm melamine lấp đầy các ngành và tạo thành một lớp bảo vệ đủ dày trên các khu vực mũi nhọn. Tuy nhiên, dù hiệu suất quá cao hoặc thời gian quá dài, nhựa vẫn có thể rắn chắc và trở nên giòn.
Thứ hai, kiểm soát hiệu suất chính xác.
YAKCO kỹ thuật ép cấu hình 3D sâu được hệ thống kiểm soát áp dụng biến đổi hoàn toàn tự động và máy ép chu kỳ ngắn với hiệu suất truyền nhiệt cao, cho phép điều chỉnh đường cong hiệu suất và phân tích bổ sung hiệu suất theo thời gian thực hiện theo độ sâu và mật khẩu của các cấu hình khác nhau. Điều này duy trì độ bề mặt và độ bền của nhựa đồng đảm bảo độ trung thực và đầy đủ của cấu hình sâu.
Thứ ba, chất nền ổn định.
Đây là tình trạng dễ bị bỏ qua nhất.
Ứng dụng nén nổi được truyền qua lớp trang trí đến bề mặt – nếu mật khẩu nền không đồng đều thì độ sâu nổi nổi sẽ thay đổi; nếu liên kết bên trong chất nền không đủ, lớp bề mặt sẽ "sụp đổ" dưới áp lực; Nếu liên kết giữa lớp trang trí và chất nền không đủ mạnh, các cạnh của cấu hình sẽ được "hồi phục" nhẹ sau khi nhựa cứng rắn.
2. Thử nghiệm dữ liệu: Ba bằng chứng cho thấy "xương sống" được cung cấp bằng chứng

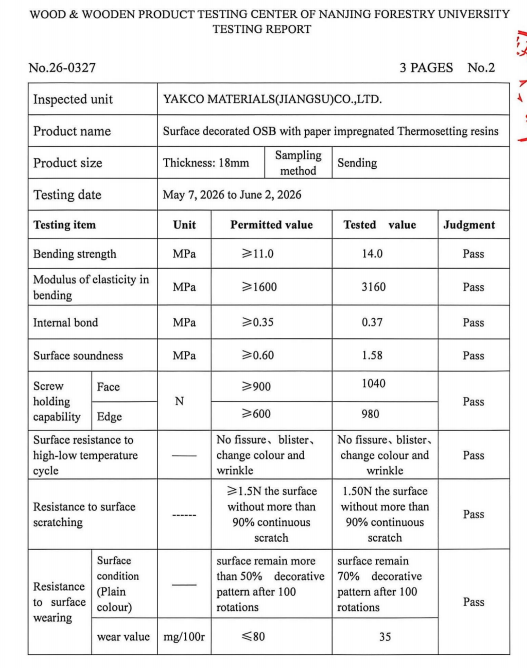

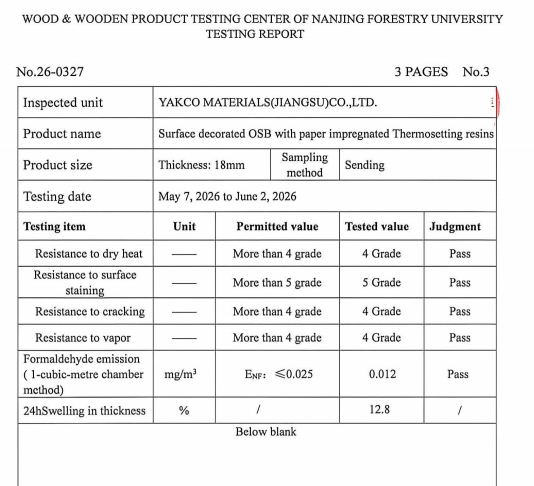

Tấm ván phủ Melamine cấu hình gỗ YAKCO, trong cuộc thử nghiệm quốc gia năm 2026, có ba bộ dữ liệu tương thích chính xác với ba yêu cầu nổi sâu sâu trên nền này:
Mật độ 0,72 g/cm³ – File nổi “nhất quán trên toàn bộ bảng”
Trong quá trình dập nổi sâu, nếu lớp nền bên dưới vùng nâng cao của thép có mật độ không đồng đều, vùng có mật độ cao hơn sẽ được thúc nông hơn, trong khi vùng có mật độ thấp hơn sẽ được nhấn sâu hơn - dẫn đến cấu hình độ sâu không đồng đều trên cùng một tấm.
Nền tảng mật khẩu của YAKCO ổn định ở mức 0,72 g/cm³, phân tích đều.
Điều này có nghĩa là độ sâu đậm nổi nhất quán từ đầu đến cuối tấm ván – thớ gỗ không thể hiện các thể loại “ở đây sâu hơn, nông hơn ở đó”.
Liên kết bên trong 0,37 MPa – Chất lượng nền “không bị xẹp”
Trong quá trình dập nổi sâu, hiệu suất được truyền qua lớp trang trí trên bề mặt. Nếu các lớp bên trong chất nền không được liên kết chặt chẽ, lớp bề mặt sẽ "sụp đổ" xuống dưới áp lực, dẫn đến độ sâu nổi thực tế nhỏ hơn độ sâu của thiết kế tấm thép.
Liên kết bên trong nền của YAKCO là 0,37 MPa (tiêu chuẩn quốc gia ≥0,35 MPa) đảm bảo rằng nền không bị xẹp hoặc quay lại trong quá trình dập nổi sâu.
Độ bền bề mặt 1,58 MPa – Cấu hình cạnh “không mờ”
Trong quá trình dập nổi sâu, lớp trang trí phải chịu sự giãn nở và nén cực độ ở các cạnh của cấu hình.
Nếu liên kết giữa lớp trang trí và nền không đủ mạnh, lớp trang trí sẽ được “hồi phục” nhẹ nhàng ở các cấu hình viền – cấu hình xóa khi tấm thép ấn xuống, nhưng các cạnh co lại nhẹ nhàng sau khi thả lỏng, tạo ranh giới kết cấu bị mờ.
Độ bền bề mặt của YAKCO là 1,58 MPa (gấp 2,6 lần tiêu chuẩn quốc gia là 0,60 MPa) đảm bảo rằng độ sâu cấu hình cạnh vẫn rõ ràng, không bị phân tách hoặc bật lại.
3. Giá trị thực tế của nổi sâu 0,8 mm
Dập nổi sâu không phải là vấn đề "càng sâu thì càng tốt" – giá trị của nó nằm ở tính chân thực xúc giác và phân lớp hình ảnh.
Độ sâu 0,8 mm cho phép các ngón tay cảm nhận được rõ ràng rõ ràng và lồi của cấu hình gỗ Melamine, đồng thời tạo ra sự phản chiếu ánh sáng và độ bóng đậm hơn trên bề mặt đồ họa.
Đồng thời, độ sâu nổi nổi 0,8mm có nghĩa là "biên độ mài mòn" lớn hơn cho lớp trang trí – ngay cả sau nhiều năm lau chùi hàng ngày, cảm giác lồi và lồi của cấu hình vẫn còn và không bị "mòn".
Giá trị mài mòn của tấm phủ Melamine kết cấu gỗ YAKCO là 35 mg/100r (tiêu chuẩn quốc gia ≤80 mg/100r) đảm bảo rằng cảm giác căng thẳng của cấu hình sâu vẫn có thể cảm nhận được rõ ràng sau nhiều năm sử dụng.
4. Kết luận: “Niềm tin” nổi tiếng sâu đến từ chất nền
Các vết đục nổi sâu trên tấm mỏng Melamine có cấu hình gỗ trông có vẻ được tạo ra bởi các tấm thép nhưng thực tế nó được "hỗ trợ" bởi lớp nền.
Mật khẩu cao nhất đảm bảo cấu hình sâu nhất, liên kết bên trong chất nền đảm bảo không bị xẹp và chắc chắn của bề mặt đảm bảo cấu hình cạnh không bị mờ – ba điểm dữ liệu này cùng nhau tạo thành "nền tảng quy trình" của quá trình đập nổi sâu 0,8mm.
Khi một nhà thiết kế nói: "Tôi muốn kết cấu gỗ Melamine có cảm giác giống như gỗ nguyên khối", Tấm ốp mặt Melamine kết cấu gỗ YAKCO trả lời câu hỏi chưa được nói ra cách bằng cách đánh nổi sâu 0,8 mm và độ bền bề mặt 1,58 MPa: "Không giống như vậy – bạn thực sự có thể cảm nhận được nó – và nó bền bỉ theo thời gian."
